一、概述

AYF系列風機為前向翼式雙進風離心空調風機，該系列風機的特點是大流量、低風壓。與一般前向翼式離心風機相比，在相同機號、相同電機功率前提下，本系列風機的風量可提高40%-50%，而全壓側可下降20%左右。AYF系列風機特別適合于出口余壓要求低，風量要求大的空調末端機組使用，既能降低空調機組的制作成本，又能節約能源，確是一舉多得的好產品。 本系列風機共有2.25A、2.25B、2.5A、2.5B、2.75A、2.75B、3.0A、3.0B、3.2A、3.2B、3.5A、3.5B、3.8A、3.8B、4.2A、4.2B、4.7A、4.7B十八種規格。

二、風機結構

1. 旋向角度

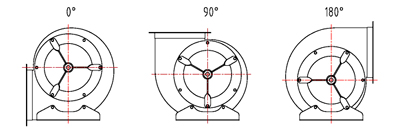

AYF系列外轉子風機制成整體結構，風機可分為左旋和右旋兩種，即從電機出線一側正視，葉輪逆時針旋轉稱為左旋，葉輪順時針旋轉稱為右旋。用戶訂貨時須注明風機旋向。AKF系列外轉子風機可制成0°、90°、180°三種常規角度（如下圖所示），也可按客戶要求制成任何安裝角度。

2. 機殼

采用優質鍍鋅鋼板或冷軋鋼板制造，風機側板型線符合空氣動力學原理，蝸板和側板采用聯合成型系統咬合連接制成一整體，法蘭與外殼采用TOX技術固定。外表采用噴塑處理或原色。噴塑處理的風機表面堅硬，耐熱耐潮，不易劃傷，色彩亮麗美觀。表面不經噴塑處理的機殼保持原有的鍍鋅鋼板特有的光澤與花紋。均防潮防銹，美觀耐用。機殼與底座在0°、90°、180°間可任意調換，安裝方便。

3. 葉輪

風機的葉片、輪蓋、輪盤均選用優質鍍鋅鋼板，葉片為前向多翼型，經模具一次沖壓成型，與輪蓋、輪盤采用插片鉚接的方式安裝。每臺風機的葉輪均依據JB/T 9101標準進行嚴格的經靜、動平衡校正，平衡等級均達到G4.0級。

4. 進風口

均采用優質鍍鋅鋼板經模具一次沖壓成型，裝于風機兩側，與軸向平行的截面為流線型曲面，氣流損失小，效率高。

5. 電機

采用三相異步低噪聲外轉子電機，葉輪中盤直接安裝在電機外殼上，其傳動損失為零，從而提高了整機效率。能借助三相調壓器、變頻調速調節風機的轉速，以適應系統負荷多變的要求。

三、風機性能

樣本所示的風機性能參數是指標準進氣狀態下的性能，如使用條件與標準進氣狀態不一致，須先按標準進氣狀態進行換算。樣本所示的轉速為380V、50HZ時電機的標準轉速，現場電壓、頻率不一致時，風機實際轉速會略有差異。

標準進氣狀態為：大氣壓力Pt＝101325Pa 進氣溫度ta＝20℃ 相對濕度Φ＝50% 空氣密度ρ＝1.2kg/m3

四、風機使用條件

1.風機輸送介質為空氣或不含有粘性物質，無腐蝕性，不易燃、易爆的氣體。

2.輸送氣體中所含的塵土及硬質顆粒物不大于150mg/m3。

3.風機輸送氣體的溫度不超過80℃，海拔不超過1000m。

五、風機的安裝和使用

1.風機在安裝前首先對風機各部件進行嚴格的檢查，特別是對風機的葉輪、電動機等轉動部件更應細致檢查，如發現損傷，應予以修復再進行安裝，同時檢查機殼內部是否掉入或遺留工具雜物，以免運轉中造成葉輪損壞或發生事故。

2.安裝風機時，管道的重量不應加在機殼上，而且必須保證軸為水平位置。采用軟連接時，接頭不能拉得太緊；

3.擰緊所有的連接螺栓和地腳螺釘；

4.風機安裝完畢后，用手轉動葉輪，檢查是否有碰撞或擦殼現象，有無其它異常響聲；

5.確保無異常的情況下，方可通電試運轉。試運轉時檢查葉輪的旋轉方向是否正確；

6.風機進口或出口處應加裝調節閥，風機運轉前應將調節閥關閉，防止風機敞口空運轉導致電機燒毀。為使風機安全運轉，用戶安裝時必須配備電動機缺相保護裝置。

六、風機的維護

1.定期停機檢查各處連接螺栓、銷釘等，如有松動及時緊固；

2.風機運轉過程中如發生異響、劇烈振動等情況時，應立即停車檢查；

3.風機各部件不得碰撞、擠壓，不能堆放在潮濕或有腐蝕性物品的場所；

4.保持風機清潔，定期清理葉片上的雜物，防止引起葉輪不平衡；

5.電機軸承為全封閉免加油型軸承，其壽命隨使用環境而異。如軸承出現異常響聲，應立即檢查更換軸承或請電機廠家維修；

6.嚴禁強制牽引電機電源引出線，電機電源引出線在風機安裝到位后應及時固定好。

七、訂貨須知

訂貨時，請注明風機的使用環境，要求的壓力、流量、風機的機號、旋轉方向、出風口角度、傳動方式、葉輪轉速及電機型號等。

如有特殊要求，我廠可根據客戶的要求特殊設計和制造。

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。
